БП-А

Бобышка БП-А предназначена для установки термопреобразователей, термометров, манометров, защитных гильз, отборных устройств, датчиков уровня, запорных  вентилей и других устройств по месту эксплуатации. Бобышка устанавливается на объекте с применением сварки.
При присоединении устройств с подвижным штуцером (термодатчиков, импульсных трубок и т.д.) используются бобышки с упором, для монтажа датчиков уровня и защитных гильз для термопреобразователей – бобышки без упора. Для устройств с неподвижным штуцером (манометры, датчики давления, биметаллические термометры, ряд термодатчиков) подходят бобышки как с упором, так и без упора.

• Бобышка БП-А-G1-30 подходит для установки ARL-V501, ARL-V701, РДУ, РДУ2-111, РДУ2-221, ДР-П-02,  ДР-П-33, ДР-П-03,  ДР-П-32,  ДР-П-35
• Бобышка БП-А-G1-100 подходит для установки РДУ-121, РДУ-221, РДУ-321, РДУ2-221
• Бобышка БП-А-G1/4-20 подходит для установки ДР-ПТ-32, ДР-ПТ-36, ДР-ПТ-36И
• Бобышка БП-А-G3/4-22 подходит для установки  ARL-V702,  ДР-П-02 , ДР-П-33, ДР-П-03 , ДР-П-32 , ДР-П-35

Технические характеристики:

Параметр	Значение
	БП-А								БП-А-У
Модель	БП-А-М20-28	БП-А-М27-30	БП-А-М20-55	БП-А-G1/4-20	БП-А-G1/2-55	БП-А-G3/4-22	БП-А-G1-30	БП-А-G1-100	БП-А-УМ20-55
Тип	Прямая								Прямая с упором
Присоединение	М20×1,5	М27×1,5	М20×1,5	G¼"	G½"	G¾"	G1"	G1"	М20×1,5
Высота	28 мм	30 мм	55 мм	20 мм	55 мм	22 мм	30 мм	100 мм	55 мм
Материал	Сталь

Габаритные размеры
БП-А-М20-28
БП-А-М27-30
БП-А-М20-55

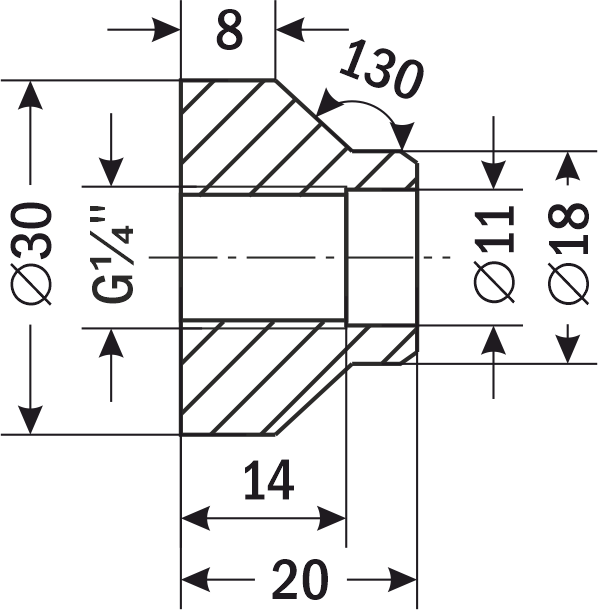

БП-А-G1/4-20
БП-А-G1/2-55

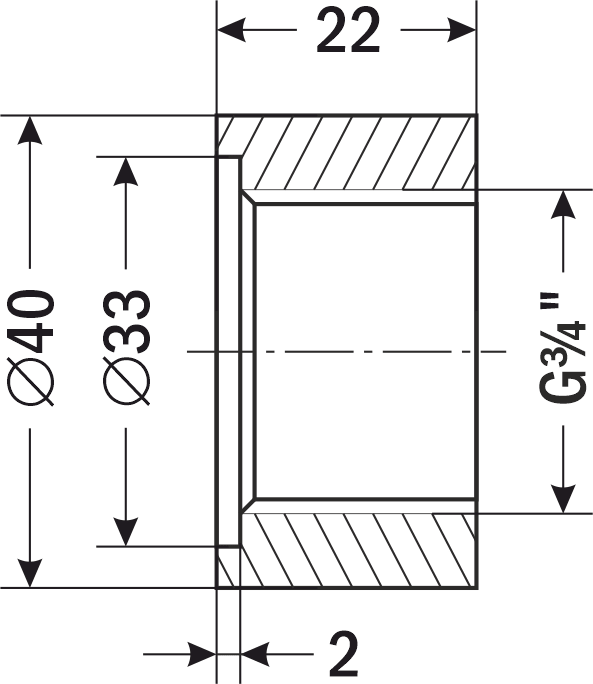

БП-А-G3/4-22

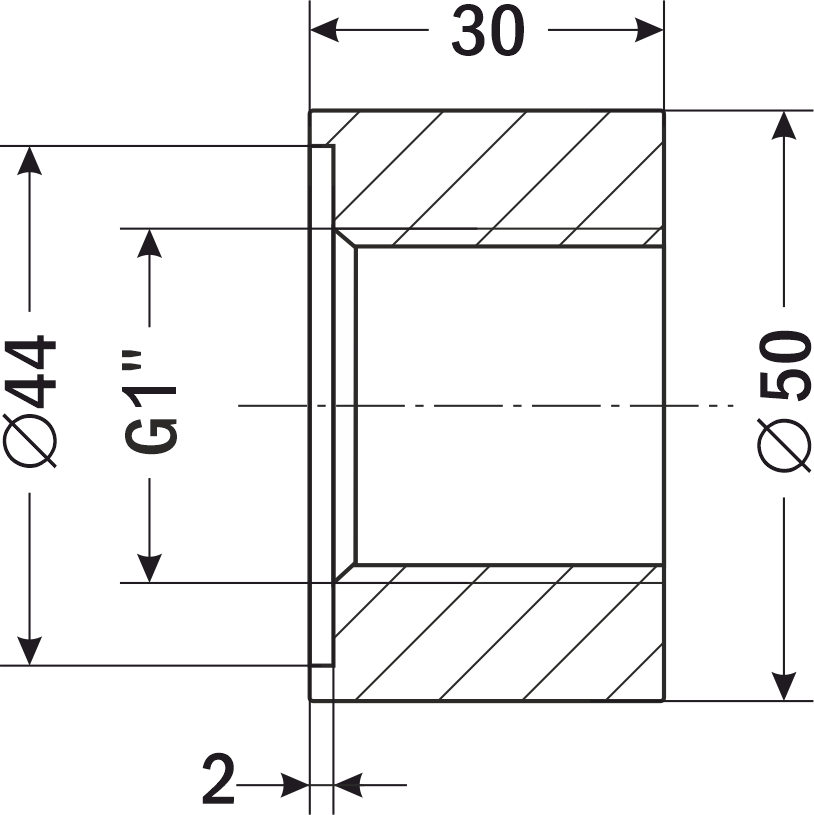

БП-А-G1-30

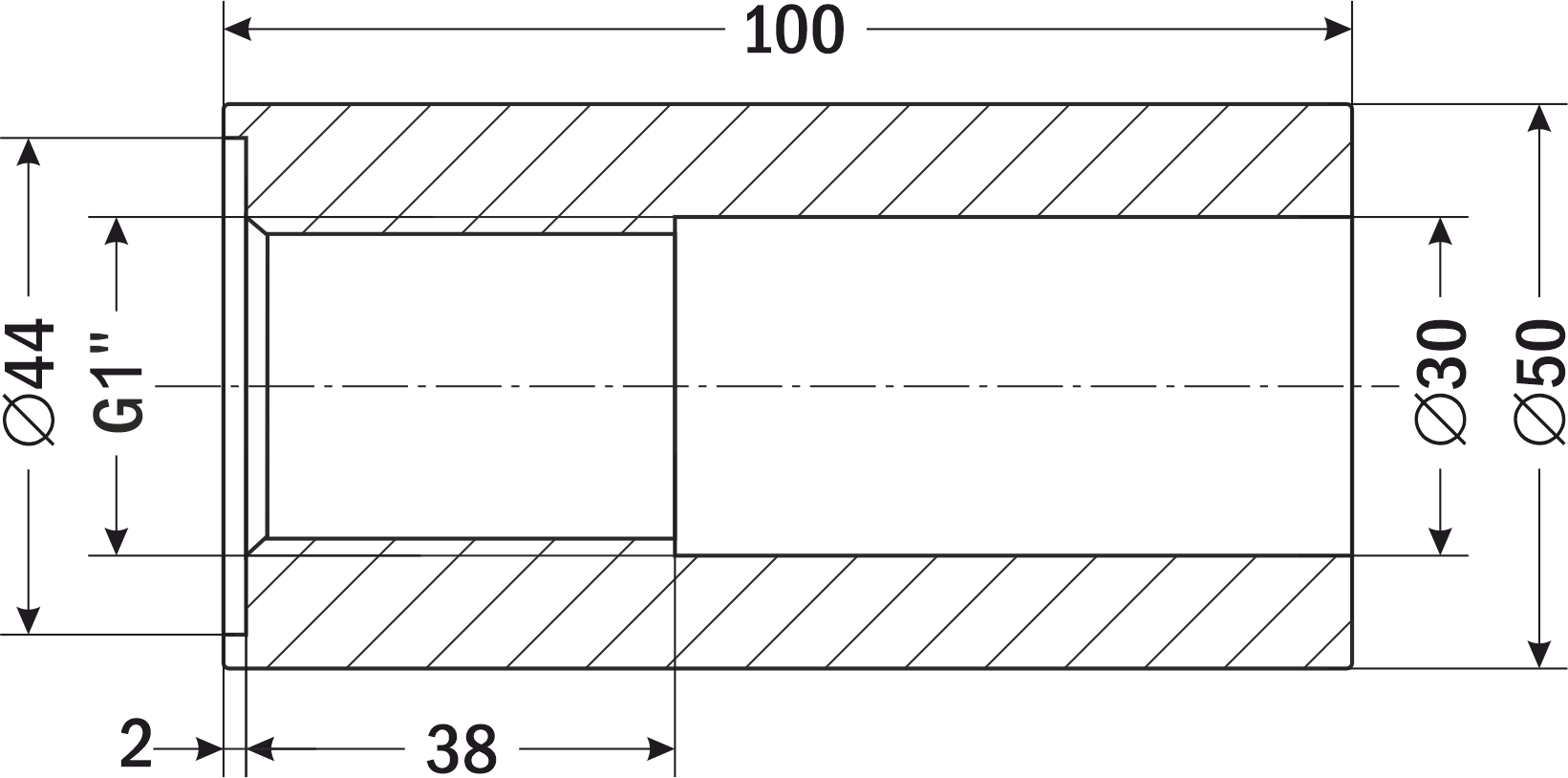

БП-А-G1-100
БП-А-УМ20-55

Версия: 2024-05-29-ШАР
