TY
Доступен для скачивания
краткий каталог продукции:
Цена: 168 ... 2180 руб.
Крепежный элемент для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку пневмоцилиндра исполнительного механизма
Особенности:

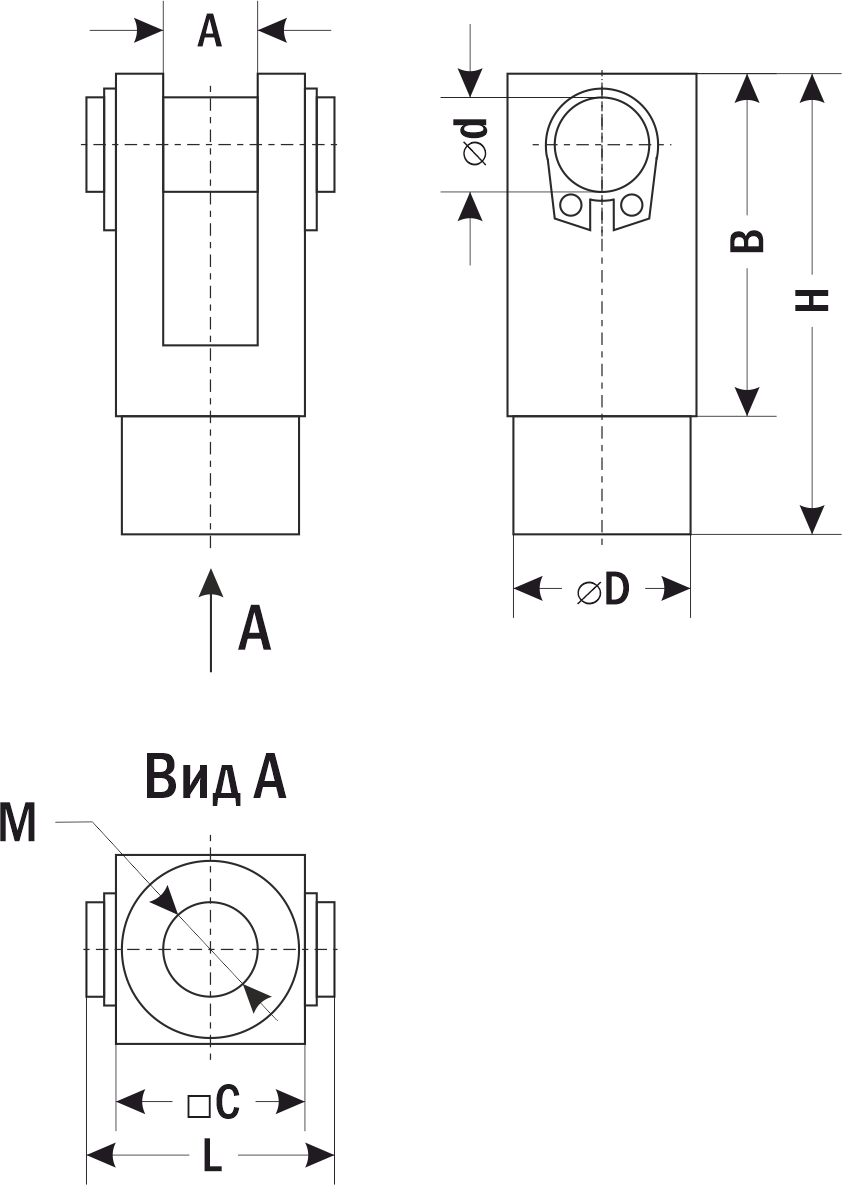

Для пневмоцилиндров с диаметром поршня 16...200 мм и резьбой М6...М36 (размер М, см. чертеж)
Для дополнительных крепежей с размером монтажной части до 6...40 мм (размер А, см. чертеж) и диаметром отверстия свыше 6...29 мм (размер d, см. чертеж)
Технические характеристики:
Для дополнительных крепежей с размером монтажной части до 6...40 мм (размер А, см. чертеж) и диаметром отверстия свыше 6...29 мм (размер d, см. чертеж)
| Параметр | Значение | |||||||
| Модель | TY-16.M6 | TY-20.M8 | TY-25,32.М10 | TY-40.M12 | TY-50,63.М16 | TY-80,100.М20 | TY-125.М27 | TY-160,200.М36 |
| Типоразмер
(Диаметр поршня пневмоцилиндра) | 16 мм | 20 мм | 25 мм, 32 мм | 40 мм | 50 мм, 63 мм | 80 мм, 100 мм | 125 мм | 160 мм, 200 мм |
| Диаметр шарнира (d) | 6 мм | 8 мм | 10 мм | 12 мм | 16 мм | 20 мм | 24 мм | 29 мм |
| Монтажный размер (А) | 6 мм | 8 мм | 10 мм | 12 мм | 18 мм | 22 мм | 35 мм | 40 мм |
| Резьба
| M6 | M8 | M10 | M12 | M16 | М20 | М27 | М36 |
| Материал | Сталь 30 | Чугун | ||||||
| Габаритные размеры | 34×18×12 мм | 41×22×16 мм | 52×27×20 мм | 63×33×25 мм | 77×42×30 мм | 96×50×37 мм | 113×70×54 мм | 151×87×64 мм |
| Вес | 21 г | 47 г | 87 г | 150 г | 258 г | 455 г | 907 г | 1772 г |
| Габаритные размеры |
 |
| Модель | Размеры, мм | |||||||
| A | B | C | D | d | H | L | M | |
| TY-16.M6 | 6 | 25 | 12 | 11 | 6 | 34 | 18 | M6 |
| TY-20.M8 | 8 | 31 | 16 | 15 | 8 | 41 | 22 | М8 |
| TY-25,32.M10 | 10 | 35 | 20 | 18 | 10 | 52 | 27 | M10 |
| TY-40.M12 | 12 | 43 | 25 | 22 | 12 | 63 | 33 | M12 |
| TY-50,63.М16 | 18 | 56 | 30 | 26 | 16 | 77 | 42 | М16 |
| TY-80,100.М20 | 22 | 67 | 37 | 29 | 20 | 96 | 50 | М20 |
| TY-125.М27 | 35 | 83 | 54 | 38 | 24 | 113 | 70 | М27 |
| TY-160,200.М36 | 40 | 110 | 64 | 50 | 29 | 151 | 87 | М36 |
