ТТП.КР

Фитинг пневматический с краном ТТП.КР предназначен для соединения различных элементов пневматических систем

Технические характеристики:

Параметр	Значение
Тип	Прямой с краном
Тип присоединения	Трубка – трубка
Тип соединения	Нажимное быстроразъемное (цанговое)
Внешний диаметр присоединяемой трубки	4 мм, 6 мм, 8 мм, 10 мм, 12 мм
Рабочая среда	Сжатый воздух, вода
Рабочее давление	0…1,0 МПа
Максимальное давление	1,5 МПа
Рабочая температура	0...+60°С
Материал	Пластик и никелированная латунь

Габаритные размеры

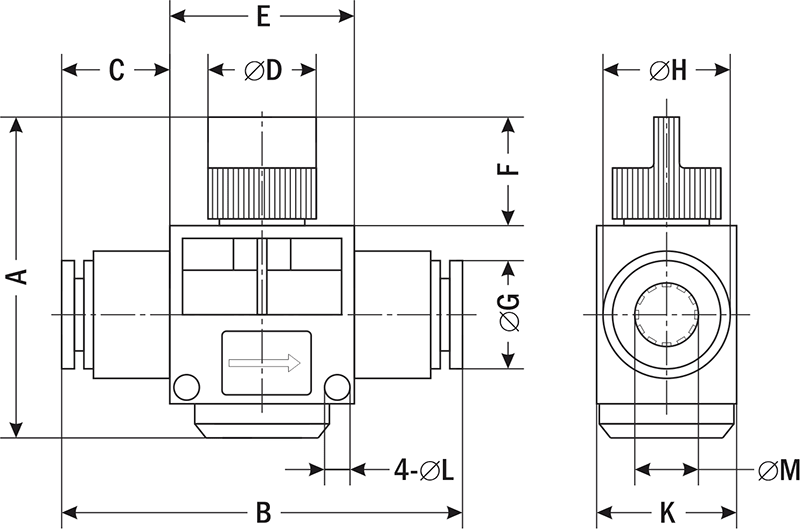

ТТП.КР-04

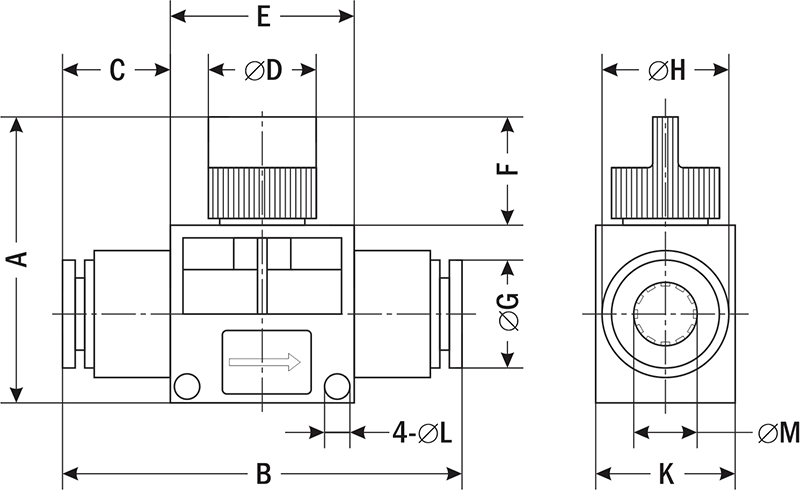

ТТП.КР

Модель	Размеры, мм											Габаритные размеры, мм	Вес, г
	A	B	C	ØD	E	F	ØG	ØL	ØH	ØM	K
ТТП.КР-04	41,5	49	10	16	29	15	10	4	15	4	16,5	41,5×49×16,5	25
ТТП.КР-06	40,5	48	12	17	24	17	12	4	13	6	18	40,5×48×18	16
ТТП.КР-08	40,5	52	14	17	24	17	14	4	15	8	18	40,5×52×18	17
ТТП.КР-10	45	64	17,5	17	29	17	17	4	20	10	22	45×64×22	30
ТТП.КР-12	45	63	17	17	29	17	20	4	21	12	21,5	45×63×21,5	33

Версия: 2026-03-24-СДГ
