ТТПД
Доступен для скачивания
краткий каталог продукции:
Цена: 187 ... 588 руб.
Фитинг пневматический с дросселем и обратным клапаном ТТПД предназначен для соединения различных элементов пневматических систем.
Данный фитинг регулирует поток воздуха только в одном направлении, а поток воздуха противоположного направления пропускает с небольшим сопротивлением, создаваемым обратным клапаном.
Технические характеристики:
| Параметр | Значение |
| Тип | Прямой с дросселем |
| Тип присоединения | Трубка – трубка |
| Тип соединения | Нажимное быстроразъемное (цанговое) |
| Внешний диаметр присоединяемой трубки
| 4 мм, 6 мм, 8 мм, 10 мм, 12 мм |
| Рабочая среда | Сжатый воздух, вода |
| Рабочее давление | 0…1,0 МПа |
| Максимальное давление | 1,5 МПа |
| Рабочая температура
| 0...+60°С |
| Материал | Пластик и никелированная латунь |

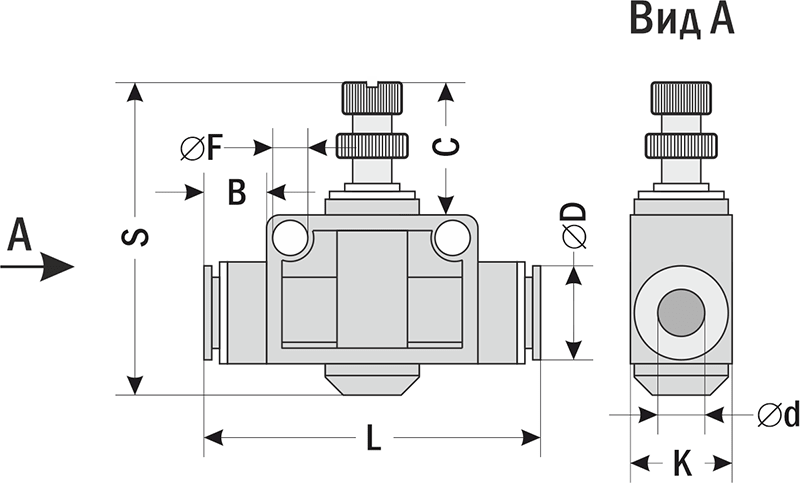

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| Габаритные размеры, мм
| Вес, г
| |||||||
| L
| B
| S
| K
| C
| øD
| ød
| øF
| |||
| ТТПД-04
| 40
| 10
| 32
| 11
| 15,5
| 10
| 4
| 3
| 32×40×11 | 11
|
| ТТПД-06
| 47
| 10
| 43
| 13,5
| 18
| 12,5
| 6
| 4
| 43×47×13,5 | 20
|
| ТТПД-08 | 51 | 11 | 46 | 16,5 | 20 | 14 | 8 | 4,5 | 46×51×16,5 | 31 |
| ТТПД-10 | 61 | 14 | 49 | 19,5 | 22 | 17 | 10 | 5 | 49×61×19,5 | 54 |
