TRE
Доступен для скачивания
краткий каталог продукции:
Цена: 445 ... 6470 руб.
Крепежный элемент для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку пневмоцилиндра исполнительного механизма
Особенности:
Для пневмоцилиндров с резьбой М10...М36 (размер М, см. чертеж) и диаметром поршня 25...200 мм
Для дополнительных крепежей с размером монтажной части свыше 12...22 мм (размер С, см. чертеж) и диаметром шарнира до 12...35 мм (размер d, см. чертеж)
Технические характеристики:
| Параметр | Значение | |||||||
| Модель | TRE-25,32.M10 | TRE-40.M12 | TRE-50,63.M16 | TRE-80,100.М20 | TRE-125.М27 | TRE-160, 200.М36 | ||
| Типоразмер
(Диаметр поршня пневмоцилиндра) | 25, 32 мм | 40 мм | 50, 63 мм | 80, 100 мм | 125 мм | 160, 200 мм | ||
| Диаметр отверстия (d) | 12 мм | 16 мм | 20 мм | 28 мм | 28 мм | 35 мм | ||
| Монтажный размер (С) | 14 мм | 21 мм | 25 мм | 35 мм | 35 мм | 25 мм | ||
| Резьба (M) | М10 | М12 | М16 | М20 | М27 | М36 | ||
| Материал | Сталь | |||||||
| Габаритные размеры | 67×32×19 мм | 85×40×25 мм | 102×50×30 мм | 134×66×40 мм | 137×66×41 мм | 166×81×54 мм | ||
| Вес | 73 г | 109 г | 215 г | 385 г | 951 г | 1426 г | ||

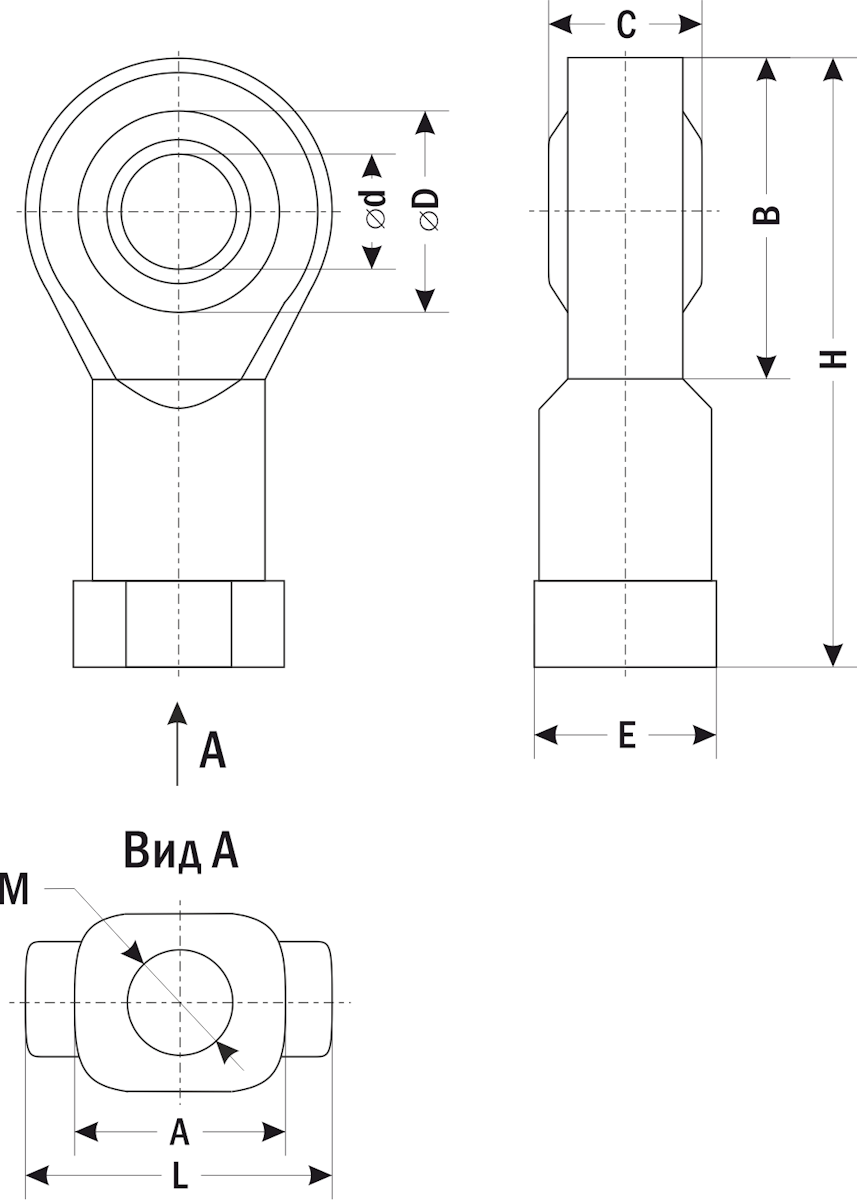

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||
| A | B | C | D | d | Е | H | L | M | |
| TRE-32.M10 | 22 | 34 | 12 | 20 | 12 | 19 | 67 | 32 | M10 |
| TRE-40.M12 | 27 | 39 | 15 | 24 | 16 | 25 | 85 | 40 | M12 |
| TRE-50,63.M16 | 34 | 51 | 18 | 31 | 20 | 30 | 102 | 50 | M16 |
| TRE-80,100.М20 | 46 | 65 | 28 | 44 | 28 | 40 | 134 | 66 | M20 |
| TRE-125.М27 | 46 | 67 | 24 | 42 | 28 | 41 | 137 | 66 | M27 |
| TRE-160.М36 | 58 | 84 | 22 | 45 | 35 | 54 | 166 | 81 | M36 |
