АГН
Доступен для скачивания
краткий каталог продукции:
Гидравлический амортизатор устанавливают в механизмах с возвратно-поступательным или линейным движением деталей. Он поглощает кинетическую энергию в конце рабочего хода и останавливает подвижный элемент без жесткого удара.
Амортизаторы покупают для установки в станки, конвейерное оборудование и приборы, где каретка, рычаг, захват или исполнительный узел регулярно достигает крайнего положения. Использование демпфирующего элемента снижает ударную нагрузку на направляющие, крепления и корпус, уменьшает шум и ограничивает отскок подвижной детали.
Особенности гидравлических амортизаторов
- Широкий диапазон нагрузок. В ассортименте есть исполнения для эффективной массы от 2 до 1500 кг.
- Несколько вариантов хода штока. В зависимости от модели он составляет от 5 до 60 мм.
- Высокая суммарная энергоемкость. Устройства способны поглощать от 7200 до 125 000 Н·м в час в зависимости от типоразмера.
- Защищенный шток. Полированное хромированное покрытие рассчитано на постоянное циклическое перемещение и трение с уплотнительным элементом.
- Возможность установки дополнительной оснастки. Конструкция допускает применение тормозящего колпачка, крепежной платы и регулировочных гаек.
Наконечник на штоке смягчает непосредственный контакт с подвижной деталью и снижает уровень шума при срабатывании. Диапазон рабочих температур находится в пределах от −10 до +85 °C.
Выбор гидравлических амортизаторов в нашем интернет-магазине
В АРК «Энергосервис» можно приобрести гидравлические амортизаторы для изготовления и ремонта различного оборудования. Удобный фильтр в каталоге позволяет быстро подобрать товар по ходу штока, эффективной массе, максимальной скорости удара и размеру присоединительной резьбы.
Мы поддерживаем запас наиболее ходовых позиций на складе в Санкт-Петербурге. Доставку выполняем по всей России.
Технические характеристики:| Модель
| Длина хода штока, мм
| Максимальное количество энергии, поглощаемой в час, Н·м/ч | Максимальная эффективная масса, кг
| Максимальная скорость в момент удара, м/с
| Присоединение | Рабочая температура, °C |
| АГН-0806-2
| 6
| 7200
| 2
| 1
| М8×1 | −10...+85 |
| АГН-1005-2 | 5
| 10 800
| 3
| 1,5
| М10×1 | |
| АГН-1008-2 | 8
| 14 400
| 4
| 1,5
| М10×1 | |
| АГН-1210-2 | 10
| 18 000
| 10
| 1,5
| М12×1 | |
| АГН-1412-2 | 12
| 36 000 | 50
| 1,5
| М14×1,5 | |
| АГН-1416-2 | 16
| 40 000
| 70
| 1,5
| М14×1,5 | |
| АГН-1425-2 | 25
| 48 000
| 80
| 1,5
| М14×1,5 | |
| АГН-2020-2 | 20
| 48 000
| 200
| 2
| М20×1,5 | |
| АГН-2030-2 | 30
| 54 000
| 200
| 2
| М20×1,5 | |
| АГН-2040-2 | 40 | 62 000 | 200 | 2 | М20×1,5 | |
| АГН-2050-2 | 50
| 66 000
| 400
| 2
| М20×1,5 | |
| АГН-2525-2 | 25 | 60 000 | 600 | 2,5 | М25×1,5 | |
| АГН-2540-2 | 40 | 84 000 | 800 | 2,5 | М25×1,5 | |
| АГН-3660-2 | 60
| 125 000
| 1500
| 2,5
| М36×1,5 |

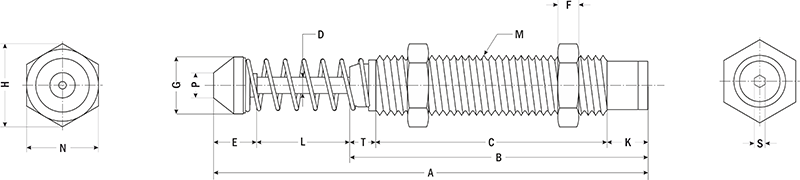

| Габаритные размеры |
 |
| АГН-0806-2, АГН-1005-2, АГН-1008-2, АГН-1210-2 |
 |
| АГН-1416-2, АГН-1425-2, АГН-2020-2, АГН-2030-2, АГН-2525-2, АГН-3660-2 |
 |
| АГН-3660-2 |
| Модель
| Размеры, мм
| ||||||||||||||||
| A | B | C | E
| L
| K
| G
| F
| N | H | T | S | P | ØD | M | Габаритные размеры H×N×A | Вес, г | |
| АГН-0806-2
| 52,5
| 40,5
| 35,5 | 6 | 6 | 5 | 6,5
| 4
| 12 | 13,5 | – | M2,5×0,45 | 3 | 3 | M8×1 | 13,5×12×52,5 | 14 |
| АГН-1005-2
| 45,5
| 34,5
| 29 | 6 | 5 | 5,5 | 8,5 | 4
| 14 | 15,5 | – | M2,5×0,45 | 5 | 3 | M10×1 | 15,5×9×45,5 | 17
|
| АГН-1008-2 | 56
| 42,5
| 37 | 5,5 | 8 | 5,5 | 8,5
| 4
| 14 | 15,5 | – | M2,5×0,45 | 5 | 3 | M10×1 | 15,5×14×56 | 20 |
| АГН-1210-2 | 69,5 | 51 | 45 | 8 | 10,5 | 6 | 10 | 5 | 17 | 19 | – | M2,5×0,45 | 5 | 3 | M12×1 | 19×17×69,5 | 37 |
| АГН-1416-2 | 123 | 95 | 86 | 12 | 16 | 9 | 12 | 7 | 19 | 21,5 | – | 3 | 8 | 4 | M14×1,5 | 21,5×19×123 | 85 |
| АГН-1425-2 | 133 | 95 | 86 | 12 | 26 | 9 | 12 | 5 | 19 | 21,5 | – | 3 | 8 | 4 | M14×1,5 | 21,5×19×133 | 82 |
| АГН-2020-2 | 148 | 112,5 | 99 | 15,5 | 20 | 13,5 | 18 | 7 | 27 | 30,5 | – | 3 | 10 | 6 | M20×1,5 | 30,5×27×148 | 211 |
| АГН-2030-2 | 157,5 | 112 | 99 | 15,5 | 30 | 13 | 18 | 7 | 27 | 30,5 | – | 3 | 10 | 6 | M20×1,5 | 30,5×27×157,5 | 214 |
| АГН-2040-2 | 184 | 128 | 120 | 15 | 40 | 7 | 18 | 8 | 22 | 31 | – | 3 | 12 | 6 | M20×1,5 | 31×22×184 | 249 |
| АГН-2525-2 | 153,5 | 111 | 99 | 17,5 | 25 | 12 | 22 | 7 | 31,5 | 36 | – | 3 | 12 | 8 | M25×1,5 | 36×31,5×153,5 | 308 |
| АГН-3660-2 | 250 | 146 | 132,5 | 29 | 60 | 14 | 35 | 12 | 49,5 | 56,5 | 14,5 | 3 | 15 | 10 | M36×1,5 | 56,5×49,5×250 | 1023 |
