ARG1-V-12IFB

Антивандальная миниатюрная кнопка с подсветкой ARG1-V-12IFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежние названия кнопки: SD16-V-12IFB

Особенности:

• Диаметр нажимной части: 9 мм
• Монтаж в плоские панели толщиной до 9 мм, фиксация стопорной гайкой
• Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
• Пружинный возвратный механизм


Параметр	Значение
	Контакты	1НО
Исполнение	С фиксацией или без фиксации
Коммутационная способность	~3 А, 250 В; =2 А, 36 В
Присоединение	Пайка или плоские изолированные разъемы 2,0×0,5 мм
Подсветка	Светодиодная кольцевая красная или зеленая
Питание подсветки	~220 В
Материал корпуса	Хромированная латунь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	12 мм
Толщина панели	≤ 9 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий	IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅14×1,5 мм
Максимальные габаритные размеры	16×14×L мм
Монтажная глубина**	Lm мм (см. Габаритные размеры)
Вес	8 г

** Без учета ответных разъемов.

Модификация	Исполнение	Цвет подсветки	Питание подсветки
-L100-U-SR220 -L100-U-SG220	с фиксацией	красный зеленый	~220 В
-M100-U-SR220 -M100-U-SG220	без фиксации	красный зеленый

Схема работы и подключения
ARG1-V-12IFB-L с фиксацией
ARG1-V-12IFB-M без фиксации

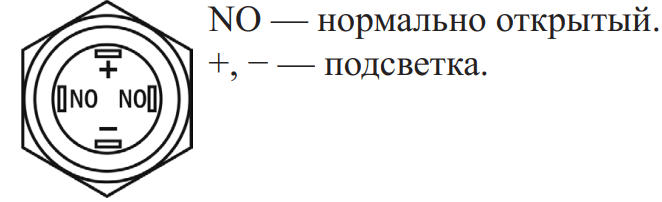

Схема расположения контактов

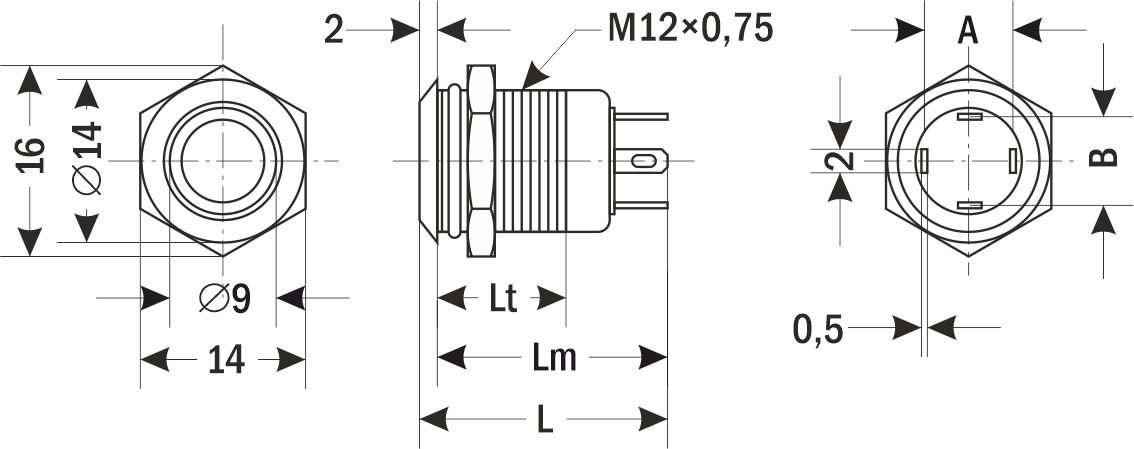

Габаритные размеры

Модификация	Размер, мм
	L	Lt	Lm	A	B
-L100-U-SR220 -L100-U-SG220	30	13	29	6,0	7,0
-M100-U-SR220 -M100-U-SG220	21	12	19	7,5	7,5

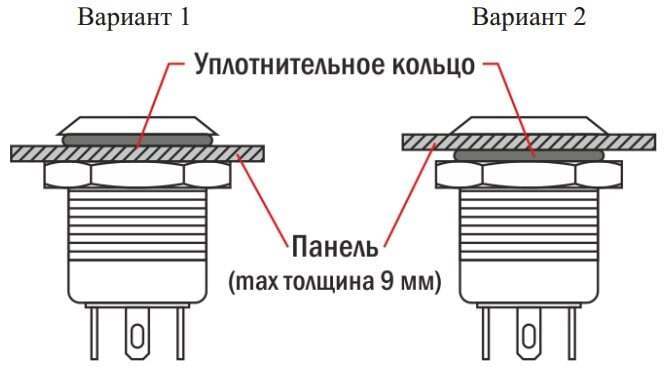

Схема установки

Версия: 2022-08-05-ЛВС
