ГДТ-51-33/40-АР
Доступен для скачивания
краткий каталог продукции:
Цена: 1028 руб.
Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Особенности:
Особенности:
- Стандартная резьба G½" (или заказные G¼", G¾", G1") позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
- Головка совместима с клеммными колодками КТП-42-33-4, КТП-42-33-3-П. (диаметр колодок 42 мм, расстояние между крепежными отверстиями 33 мм) и КТП-49-40-2, КТП-49-40-4 (диаметр колодок 49 мм, расстояние между крепежными отверстиями 40 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
- диаметр, не превышающий 51 мм;
- расстояние между крепежными отверстиями 33 мм и/или 40 мм.
- расстояние между крепежными отверстиями 33 мм и/или 40 мм.
- В отверстие G2 с резьбой М20×1,5 (модель ГДТ-51-33/40-28-АР) для повышения герметичности присоединения кабеля до IP66 можно вкрутить гермоввод, например ARGM-M20, ARGP-M20

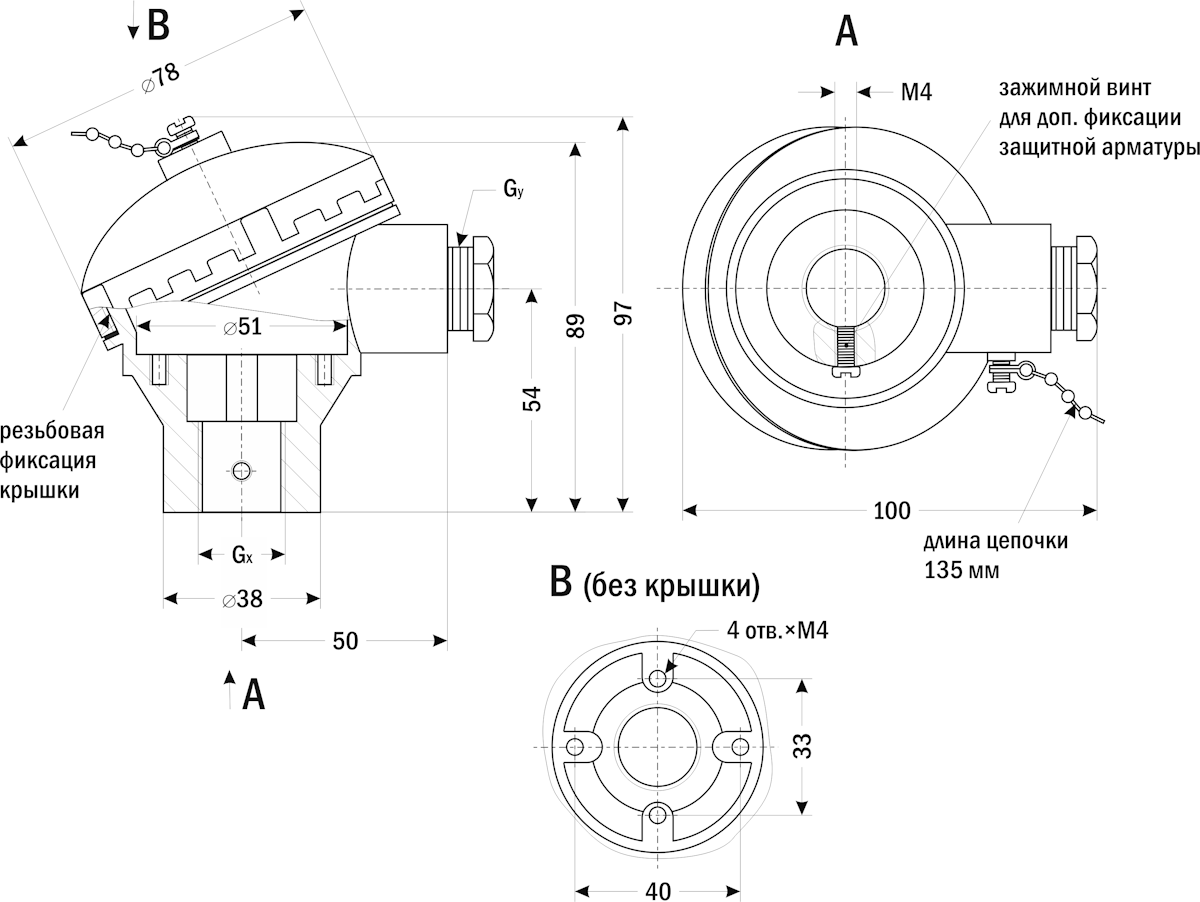

- Дополнительная фиксация защитной арматуры зажимным винтом М4 (см. чертеж). Также с помощью винта М4 большей длины (не входит в комплект) можно закрепить в отверстии G1 арматуру без резьбы
- Цепочка, соединяющая крышку с коммутационной головкой, предотвращает потерю крышки
Монтаж: В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой G1 (см. чертеж). Кабельный ввод — отверстие с резьбой G2 (см. чертеж).
Технические характеристики:
| Параметр
| Значение | |
| ГДТ-51-33/40-28-АР
| ГДТ-51-33/40-22-АР | |
| Максимальный диаметр колодки
| 51 мм
| |
| Расстояние между крепежными отверстиями (D)
| 33 мм, 40 мм
| |
| Количество крепежных отверстий
| 4 отверстия М4
| |
| Присоединение защитной арматуры для датчика (G1) | G½" – стандарт
G¼", G¾", G1" – по заказу | |
| Присоединение кабеля (G2) | М20×1,5
| G½" |
| Диаметр подключаемого кабеля | ≤ 10 мм
| |
| Рабочая температура | −40...+100°C
| |
| Фиксация крышки | резьба
| |
| Материал корпуса | силумин
| |
| Материал уплотнений | маслостойкая резина
| |
| Степень пылевлагозащиты | IP65
| |
| Габаритные размеры | 97×78×100 мм
| |
| Габаритные размеры |
 |
| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1
| Внутренний диаметр головки
| 35
| 35 мм
|
| 42 | 42 мм
| ||
| ... |
| ||
| 2
| Расстояние между монтажными отверстиями
| 27 | 27 мм |
| 33/40 | 33 мм и 40 мм | ||
| ... |
| ||
|
3
|
Присоединение защитной арматуры для датчика
| 0
| G¼" |
| 2
| G½" | ||
| 3
| G¾" | ||
| 4
| G1"
| ||
| 5
| М10×1
| ||
| 6
| М12×1,5
| ||
| 7 | М16×1,5 | ||
| 8 | М20×1,5 | ||
| 9 | М24×1,5 | ||
| T | Зажим с винтом, отверстие
22,5 мм | ||
| 4
| Присоединение кабеля
| 1
| G⅜"
|
| 2
| G½
| ||
| 7
| М16×1,5
| ||
| 8 | М20×1,5 | ||
| П | PG16 | ||
| 5
| Материал корпуса
| A
| Алюминий (силумин)
|
| H
| Нейлон
| ||
| 6
| Фиксация крышки
| В
| Винты
|
| Р
| Резьба
| ||
| С
| Стяжной замок
| ||
| 7
| Искрозащита
| Пусто
| Без искрозащиты
|
| И
| Есть искрозащита
| ||
| Документ | Дата обновления |
| Паспорт на ГДТ-51-33/40-АР | 12.11.2022 |
