ГДТ-65-33/36/40/43-АРИ
Доступен для скачивания
краткий каталог продукции:
Цена: 1438 руб.
Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар)
Особенности:
– диаметр, не превышающий 65 мм;
– расстояние между крепежными отверстиями 33 мм, 36 мм, 40 мм и/или 43,5 мм.
1 - взрывобезопасное оборудование: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность
Ex – знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенность
d – тип взрывозащиты: взрывонепроницаемая оболочка
IIB – категория взрывоопасной смеси: газы с энергией поджигания 60...180 мкДж (пропан, этилен и т.п.)
Т4 – температурный класс: температура самовоспламенения газа +135...+200˚С, допускается применение для классов Т1-Т4
Версия: 2022-01-25-ЛВС
Особенности:
- Стандартная резьба G½" (или заказные G¼", G¾", G1") позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
- Головка совместима с клеммными колодками КТП-42-33-4, КТП-42-33-3-П (диаметр колодок 42 мм, расстояние между крепежными отверстиями 33 мм), КТП-49-40-2, КТП-49-40-4 (диаметр колодок 49 мм, расстояние между крепежными отверстиями 40 мм) и КТП-55-41-2, КТП-55-41-4 (диаметр колодок 55 мм, расстояние между крепежными отверстиями 41...46 мм)
– диаметр, не превышающий 65 мм;
– расстояние между крепежными отверстиями 33 мм, 36 мм, 40 мм и/или 43,5 мм.
- В отверстие G2 с резьбой М20×1,5 для повышения герметичности присоединения кабеля до IP66 можно вкрутить гермоввод, например ARGM-M20, ARGP-M20
- Отверстие с резьбой М4 для присоединения заземляющего проводника (см. чертеж)
- Взрывозащита 1 Ex d IIB T4 обеспечивает возможность измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ
1 - взрывобезопасное оборудование: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность
Ex – знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенность
d – тип взрывозащиты: взрывонепроницаемая оболочка
IIB – категория взрывоопасной смеси: газы с энергией поджигания 60...180 мкДж (пропан, этилен и т.п.)
Т4 – температурный класс: температура самовоспламенения газа +135...+200˚С, допускается применение для классов Т1-Т4
Технические характеристики:
| Параметр | Значение |
| Максимальный диаметр колодки
| 65 мм
|
| Расстояние между крепежными отверстиями (D)
| 33 мм, 36 мм, 40 мм, 43,5 мм
|
| Количество крепежных отверстий
| 6 отверстий М4
|
| Присоединение защитной арматуры для датчика (G1) | G½" – стандарт
G¼", G¾", G1"– по заказу |
| Присоединение кабеля (G2) | М20×1,5 – стандарт
G½" – по заказу |
| Диаметр подключаемого кабеля | ≤ 10 мм
|
| Рабочая температура | −40...+200°C
|
| Фиксация крышки | резьба
|
| Материал корпуса | силумин
|
| Материал уплотнений | силикон
|
| Степень пылевлагозащиты | IP65
|
| Взрывозащита | 1Ex d IIB T4 |
| Габаритные размеры | 89×76×110 мм
|
Монтаж:

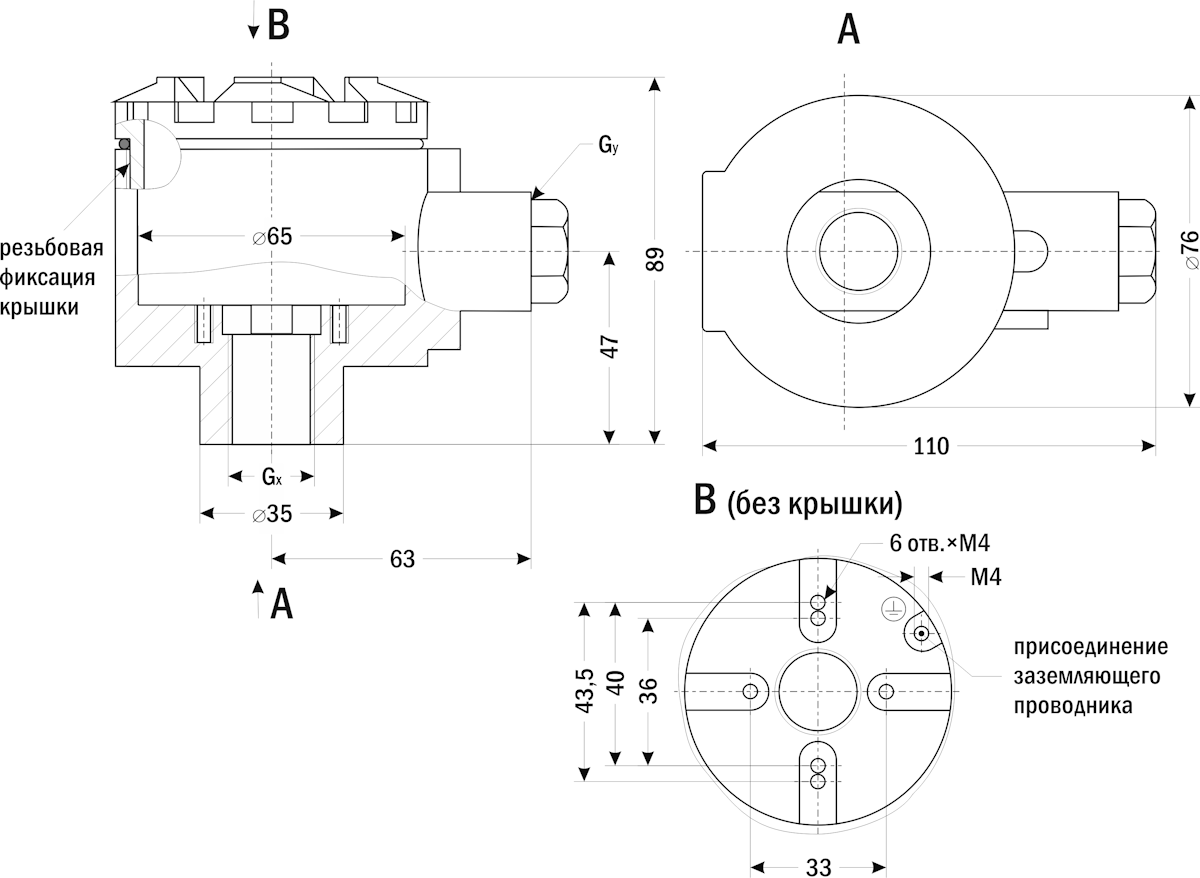

В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой G1 (см. чертеж). Кабельный ввод — отверстие с резьбой G2 (см. чертеж).
| Габаритные размеры |
 |
| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1
| Внутренний диаметр головки
| 35
| 35 мм
|
| 42 | 42 мм
| ||
| ... |
| ||
| 2
| Расстояние между монтажными отверстиями
| 27 | 27 мм |
| 33/40 | 33 мм и 40 мм | ||
| ... |
| ||
|
3
|
Присоединение защитной арматуры для датчика
| 0
| G¼" |
| 2
| G½" | ||
| 3
| G¾" | ||
| 4
| G1"
| ||
| 5
| М10×1
| ||
| 6
| М12×1,5
| ||
| 7 | М16×1,5 | ||
| 8 | М20×1,5 | ||
| 9 | М24×1,5 | ||
| T | Зажим с винтом, отверстие
22,5 мм | ||
| 4
| Присоединение кабеля
| 1
| G⅜"
|
| 2
| G½
| ||
| 7
| М16×1,5
| ||
| 8 | М20×1,5 | ||
| П | PG16 | ||
| 5
| Материал корпуса
| A
| Алюминий (силумин)
|
| H
| Нейлон
| ||
| 6
| Фиксация крышки
| В
| Винты
|
| Р
| Резьба
| ||
| С
| Стяжной замок
| ||
| 7
| Искрозащита
| Пусто
| Без искрозащиты
|
| И
| Есть искрозащита
| ||
