ARP-R

Регулятор давления ARP-R предназначен для поддержания давления на заданном уровне в пневматических системах

Особенности:

• Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
• Сброс избыточного давления из вторичной магистрали через мембрану
• Простой способ установки поддерживаемого давления поворотом рукоятки, положение фиксируется гайкой
• Коническая резьба типа K является наилучшей резьбой для стыковки с трубной резьбой типа G, так как обеспечивает максимальное уплотнение
• Все модели регулятора имеют боковой резьбовой патрубок для присоединения манометра
• Манометр в комплекте. При необходимости манометр можно заменить
• Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N

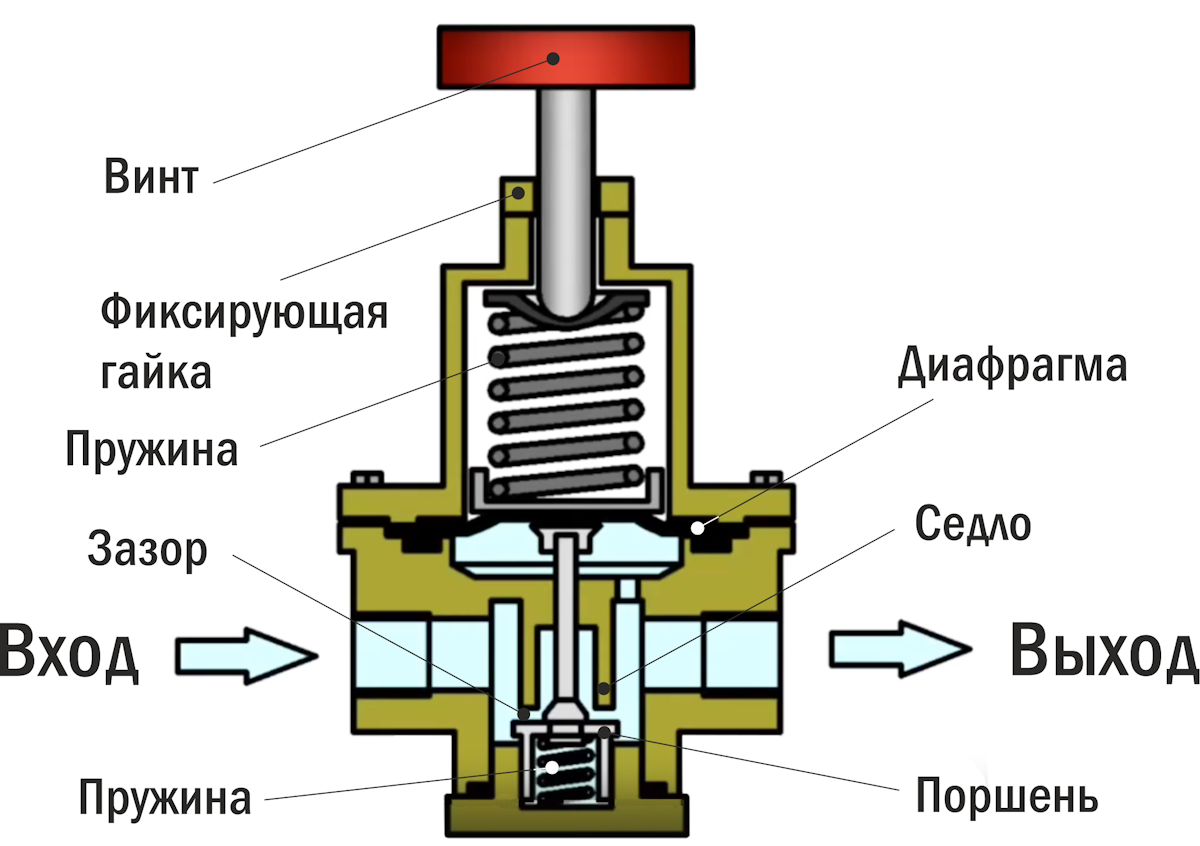

Воздух поступает на вход клапана, протекает в зазоре между седлом и поршнем (см. рисунок) и поступает на выход. На поршень через диафрагму давит пружина.
Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Если наблюдается избыточное давление на выходе, диафрагма перемещается вверх, сжимает пружину, которая тянет за собой поршень, таким образом зазор между седлом и поршнем уменьшается до тех пор, пока давление не достигнет величины настройки. При недостаточном давлении диафрагма перемещается вниз, пружина толкает поршень, и зазор открывается.  Таким образом регулятор поддерживает величину давления на заданном уровне.

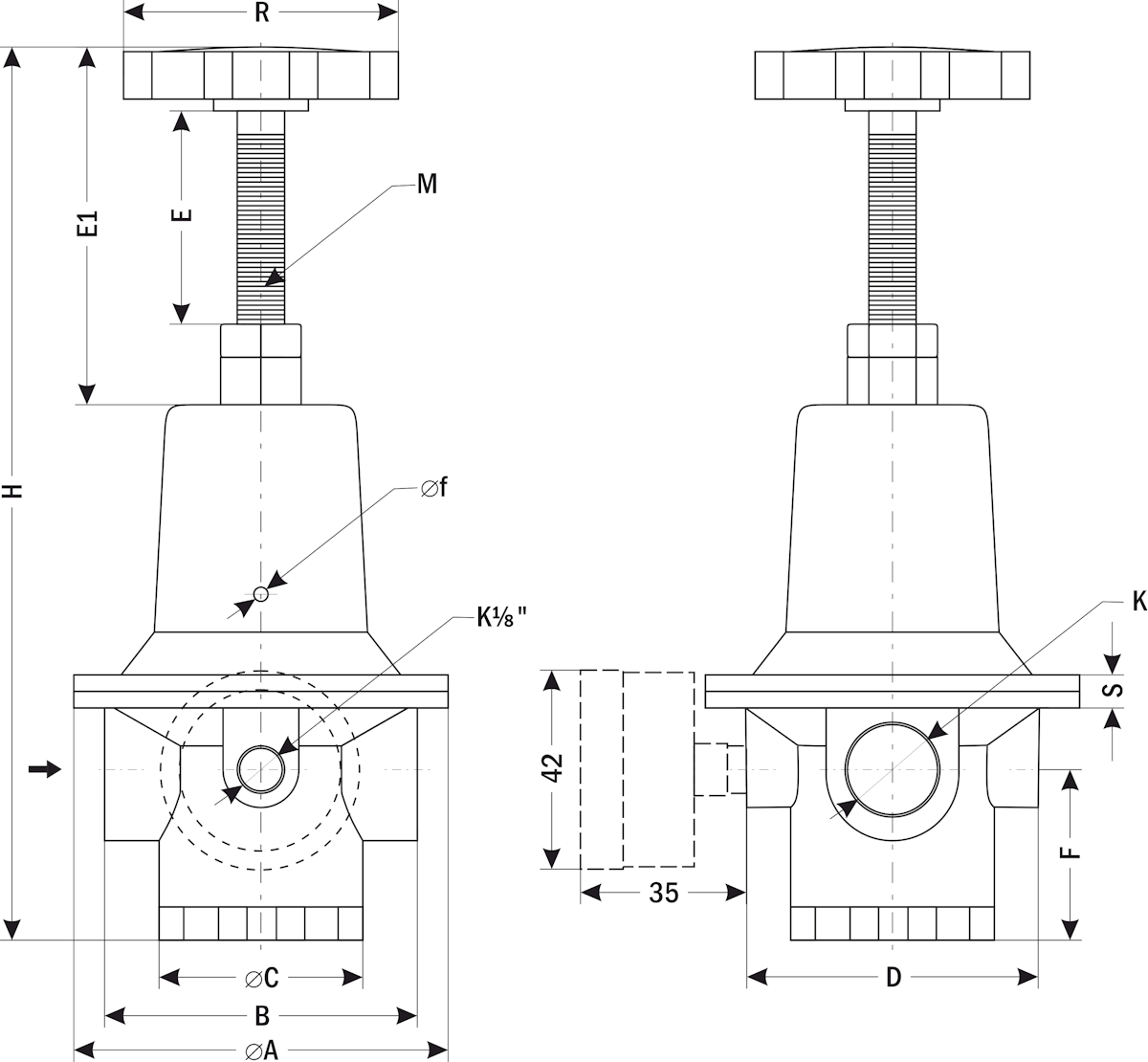

Габаритные размеры

Модель	K	Размеры, мм
		A	B	C	D	E	E1	F	f	S	M	R	H
ARP-R-08	K¼"	79	66	43	62	45	72	37	2,5	7	M10x1,5	59	188
ARP-R-10	K⅜"	79	66	43	62	45	74	37	3	15	M10x1,5	59	198
ARP-R-15	K½"	79	66	43	62	45	72	37	3	7	M10x1,5	59	188
ARP-R-20	K¾"	120	106	59	101	65	87	46	3	9	M12x1,75	93	244
ARP-R-25	K1"	120	106	59	101	65	87	46	3	9	M12x1,75	93	244
ARP-R-32	K1¼"	120	130	63	98	65	87	54	3	9	M12x1,75	93	274
