ARP-RH
Доступен для скачивания
краткий каталог продукции:
Цена: 3705 ... 9789 руб.
Регулятор давления ARP-RH предназначен для поддержания давления на заданном уровне в пневматических системах
Особенности:
Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Если наблюдается избыточное давление на выходе, диафрагма перемещается вверх, сжимает пружину, которая тянет за собой поршень, таким образом зазор между седлом и поршнем уменьшается до тех пор, пока давление не достигнет величины настройки. При недостаточном давлении диафрагма перемещается вниз, пружина толкает поршень, и зазор открывается. Таким образом регулятор поддерживает величину давления на заданном уровне.
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Сброс избыточного давления из вторичной магистрали через мембрану
- Простой способ установки поддерживаемого давления поворотом рукоятки, положение фиксируется гайкой
- Коническая резьба типа K является наилучшей резьбой для стыковки с трубной резьбой типа G, так как обеспечивает максимальное уплотнение
- Все модели регулятора имеют боковой резьбовой патрубок для присоединения манометра
- Манометр в комплекте. При необходимости манометр можно заменить
- Для перехода на другие размеры резьбы используются футорки, например, VTr.581.N
Принцип действия:
Воздух поступает на вход клапана, протекает в зазоре между седлом и поршнем (см. рисунок) и поступает на выход. На поршень через диафрагму давит пружина.
Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Если наблюдается избыточное давление на выходе, диафрагма перемещается вверх, сжимает пружину, которая тянет за собой поршень, таким образом зазор между седлом и поршнем уменьшается до тех пор, пока давление не достигнет величины настройки. При недостаточном давлении диафрагма перемещается вниз, пружина толкает поршень, и зазор открывается. Таким образом регулятор поддерживает величину давления на заданном уровне.
Технические характеристики:
| Параметр | Значение | ||
| Рабочая среда
| Сжатый очищенный воздух
| ||
| Пределы регулирования | 0,2...3,6 МПа | ||
| Рабочее давление | 0,2...4 МПа | ||
| Присоединение
| K⅜"...K¾" | ||
| Присоединение манометра
| K¼" | ||
| Расход воздуха | 1800...5000 л/мин | ||
| Рабочая температура
| −5...+55°С | ||
| Материал корпуса | Алюминиевый сплав | ||
| Материал диафрагмы, уплотнений | NBR | ||
Модификации:
| Модель
| Расход воздуха, л/мин
| Присоединение | Присоединение
манометра | Габаритные
размеры, мм | Вес, г
|
| ARP-RH-10 | 1800 | K⅜" | K¼" | 163×55×90 | 468 |
| ARP-RH-15 | 3000 | K½" | 167×55×90 | 525 | |
| ARP-RH-20 | 5000 | K¾" | 241×75×110 | 1460 |
| Габаритные размеры |

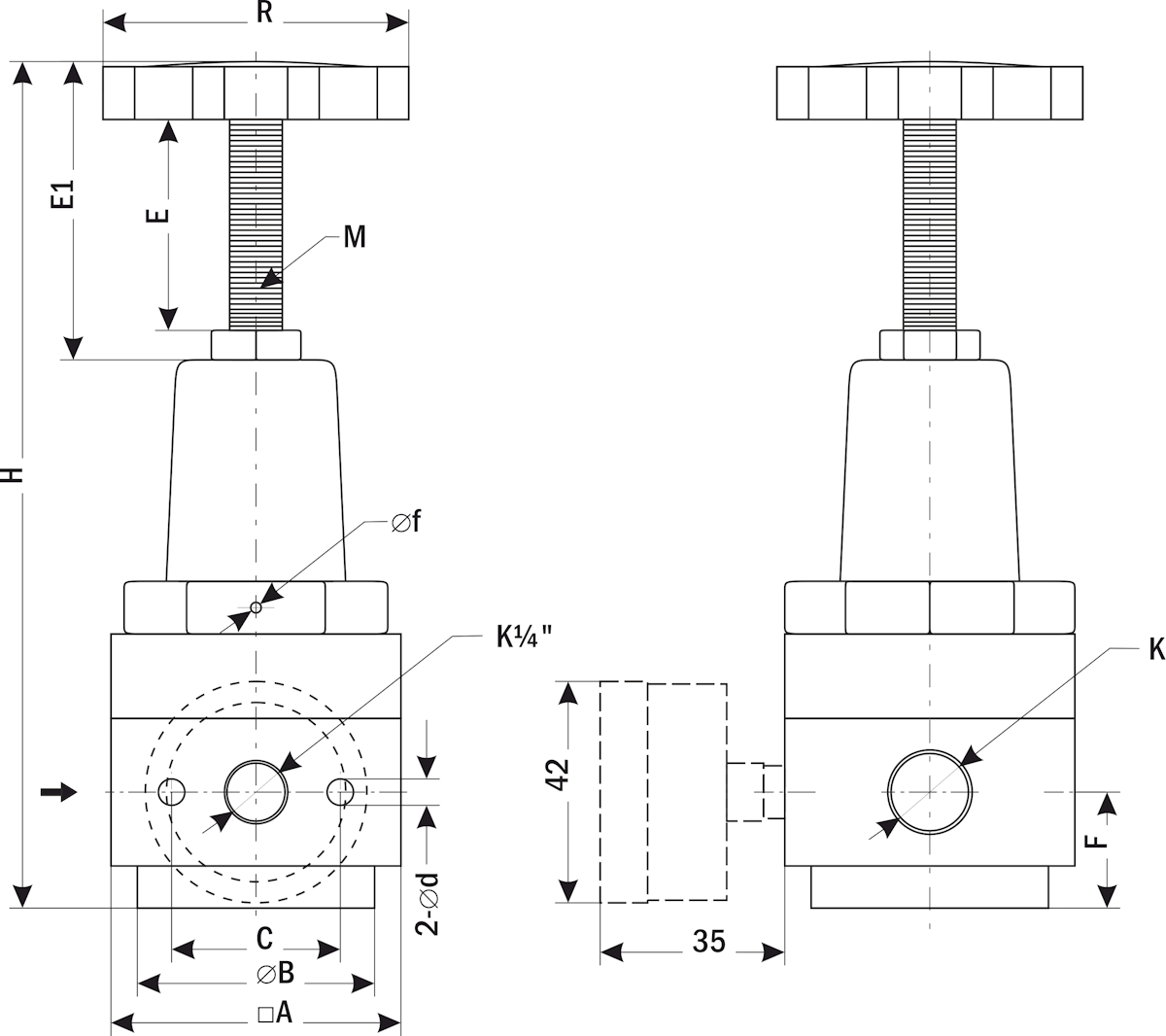

ARP-RH-10, ARP-RH-15 |

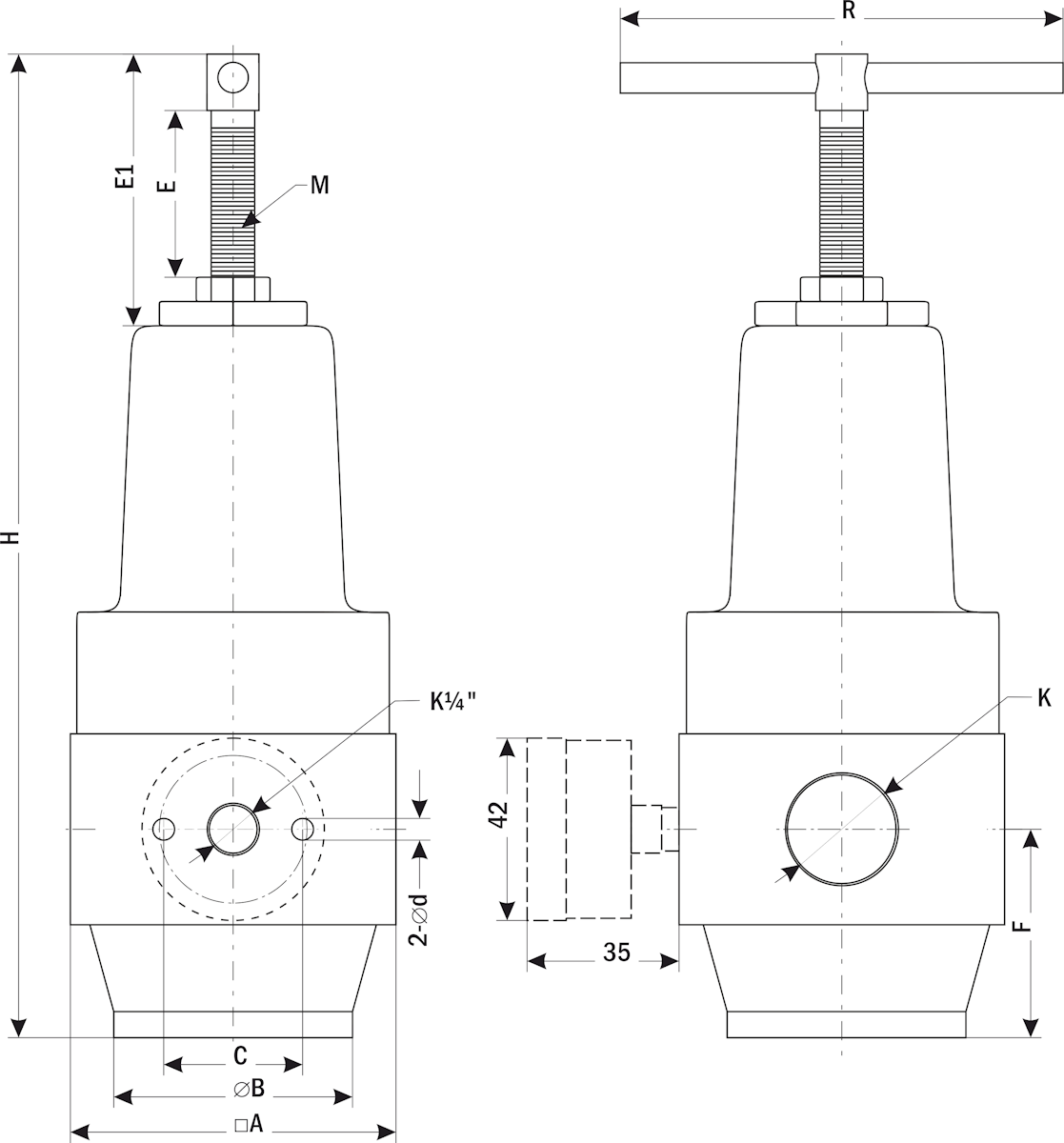

 ARP-RH-20
|
| Модель | K | Размеры, мм | |||||||||||
| A | B | C | D | E | E1 | F | f | M | R | H | |||
| ARP-RH-10 | K⅜" | 55 | 45 | 31 | 5 | 35 | 58 | 22 | 2 | M10x1,25 | 58 | 163 | |
| ARP-RH-15 | K½" | 55 | 45 | 31 | 5 | 35 | 58 | 25 | 2,5 | M10x1,25 | 58 | 167 | |
| ARP-RH-20 | K¾" | 75 | 55 | 31 | 5 | 45 | 74 | 47 | - | M12x1,25 | 100 | 241 | |
Версия: 2026-03-25-СДГ
| Документ | Дата обновления |
| Паспорт на ARP-RH | 24.03.2026 |
